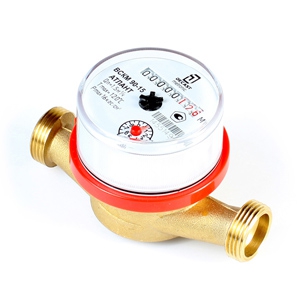

ВСКМ «АТЛАНТ» (Ду 15, 20)
Применение
- счетчик воды предназначен для установки в квартирах, дачных домах и других объектах с малым расходом воды;
- ВСКМ универсальный счетчик воды может применяться для измерений объемов как холодной, так и горячей воды;
- предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 90° C и давлением до 1,6 МПа;
- счетчик воды с импульсным выходoм могут использоваться в составе квартирных теплосчетчиков;
- может быть интегрирован в автоматизированную систему сбора данных (АСКУЭ) как проводную (ДГ), так и беспроводную(МИД).
Варианты оснащения
стандартное исполнение:
- латунный корпус;
- присоединение резьбовое;
- набор монтажных частей и прокладок в комплекте;
- счетный механизм может быть оснащен МИД-сенсором;
модификация счетчика с импульсным выходом (ДГ):
- стандартное исполнение;
- датчик герконовый (МИД-сенсор отсутствует);
- цена импульса - 10 л/импульс;
модификация с одноструйной проточной частью и МИД интерфейсом:
- стандартное исполнение;
- счетный механизм оснащен МИД-сенсором;
- корпус счетного механизма подготовлен для установки МИД;
модификация счетчика ДГ с ценой одного импульса - 1л (1л/имп):
- стандартное исполнение;
- дачик геркона установлен на литровой стрелке счетного механизма;
модификация счетчика с нестандартной монтажной длинной (80мм):
- стандартное исполнение;
- монтажная длина L=80 мм.
модификация счетчика с нестандартной монтажной длинной (80мм) с импульсным выходом (ДГ):
- стандартное исполнение;
- монтажная длина L=80 мм.
- датчик герконовый (МИД-сенсор отсутствует);
- цена импульса - 10 л/импульс;
модификация ВСКМ 90, рабочая температура до 120°C:
- латунный корпус;
- присоединение резьбовое;
- монтажная длина L=110 мм.
- счетный механизм может быть оснащен импульсным выходом (ДГ) или МИД-сенсором;
Достоинства
- МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;
- диапазон температуры воды от +5 до +90°C;
- счетчик воды герметичен и выдерживает максимальное рабочее давление до 1.6 МПа;
- латунный корпус;
- длина прямого участка обеспечивается комплектом присоединительных частей, входящих в комплект поставки;
- монтажная длина проточной части счетчика воды в двух исполнениях(110 мм и 80 мм);
- возможность интеграции счетчика в автоматизированную систему сбора данных (АСКУЭ): счетчик воды может быть оснащен МИД-сенсором, позволяющим устанавливать МИД;либо может комплектоваться импульсным выходом (ДГ);
- полностью соответствует ГОСТ Р 50193 и требованиям санитарно-эпидемиологического контроля;
- сохранение заявленных метрологических характеристик на протяжении всего срока службы даже при работе в неблагоприятных условиях;
- не требует прокладки электрических сетей – счетчик независим от источников питания;
- высокая перегрузочная способность по расходу и давлению;
- максимально удобное считывание показаний: вращаемый на 360 градусов счетный механизм с 8 роликами и стрелочными указателями;
- малая потеря давления;
- минимальные затраты на установку и эксплуатацию;
- надежная конструкционная защита от внешнего магнитного воздействия;
- усиленные подшипники, изготовленные из сапфира, с малым трением гарантируют длительный срок службы;
- срок службы 12 лет
Точность
Применение многолетнего опыта компании Декаст Метроник позволяет добиться высокой точности показаний прибора учета воды.
Эта уникальная точность достигается применением целого ряда инноваций и разработок в конструкции прибора.
Неоднократные испытания счетчика выявили, что на протяжении срока службы они стабильно сохраняют заявленные метрологические характеристики.
Считывание показаний
Счетный механизм обеспечивает отображение показаний в м³ и его долях. Лицевая панель счетного механизма содержит табло из 8 барабанчиков, с нанесенными 6-миллиметровыми цифрами. Специально подобранный шрифт цифр позволяет безошибочно определять показания счетчика под различными углами обзора. Счетный механизм вращается на 360 градусов, что сохраняет удобство в эксплуатации при любом положении и размещении счетчика. Кроме того, прибор может быть оснащен специальным стрелочным металлическим указателем «МИД-сенсор» (в исполнении ДГ стрелка выполнена из пластика). Кроме того, счетчик может до оснащаться импульсным датчиком (ДГ).
Принцип работы
Принцип работы водосчетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекшей воды. Количество оборотов крыльчатки пропорционально количеству протекшей воды. Вращение крыльчатки передается на счетный механизм механически - через общую металлическую ось (разделение на сухую и мокрую части счетчика отсутствуют). Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекшей воды в м³ и его долях.
Комплектация
- счетчик воды;
- паспорт;
- комплект присоединительных частей;
- герконовый датчик – для модификации ДГ.
Технические характеристики
|
Наименование параметра |
Норма для счетчиков диаметром условного прохода, ДУ, мм | |||
| 15 | 20 | |||
| Метрологический класс | А | В | А | В |
| Расход воды, м3/час: | ||||
| • минимальный расход воды qmin | 0,060 | 0,030 | 0,100 | 0,050 |
| • переходный расход воды qt | 0,150 | 0,120 | 0,250 | 0,200 |
| • номинальный (рабочий) расход воды qn | 1,5 | 2,5 | ||
| • максимальный расход воды qmax | 3 | 5 | ||
| Порог чувствительности, м3/ч, не более | 0,01 | 0,015 | ||
| Диапазон температуры воды °С | ||||
| • горячей | от +5 до +90 | |||
| • холодной | от +5 до +50 | |||
| Максимальное давление воды, МПа | 1,6 | |||
| Минимальная цена деления, м3 | 0,0001 | |||
| Наибольшее значение роликового указателя, м3 | 99999 | |||
| Монтажная длина l, мм | 80/110 | 130 | ||
