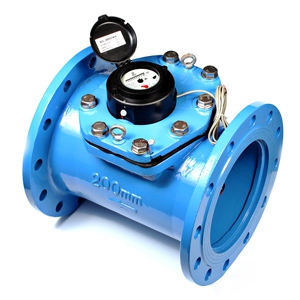

Счетчик турбинный холодной воды СТВХ (Ду 50, 65, 80, 100, 150, 200)
Применение
предназначен для установки в многоквартирных домах и на предприятиях с большим расходом воды;- предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 30° C и давлением до 1,6 МПа;
- могут быть установлены в помещениях с повышенной влажностью;
- все модификации опциональны, с возможностью дооснащения в процессе эксплуатации герконовым датчиком или МИД;
- за счет комплектации счетчика датчиком герконовым (ДГ) или МИД-модулем возможна интеграция в автоматизированную систему сбора данных (АСКУЭ).
Варианты оснащения
стандартное исполнение
- корпус счетного механизма подготовлен для установки МИД;
- чугунный корпус;
- окрашенный корпус синего цвета;
- присоединение фланцевое;
модификация счетчика преподготвленный к установке МИД:
- стандартное исполнение;
- корпус счетного механизма подготовлен для установки МИД;
- счетный механизм оснащен МИД-сенсором;
модификация счетчика с импульсным выходом (ДГ):
- стандартное исполнение;
- датчик герконовый;
модель выпускается в модификации УК (удлиненный корпус) с нестандартной монтажной длинной (см. таблицу);
Достоинства
- МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ;
- СТЕПЕНЬ ЗАЩИТЫ ОБОЛОЧКИ IP68;
- выпускается в модификации УК с нестандартной монтажной длинной;
- надежная конструкционная защита от внешнего магнитного воздействия;
- минимальные затраты на установку и эксплуатацию;
- не требует прокладки электрических сетей – счетчик независим от источников питания;
- полностью соответствует ГОСТ Р 50193 и требованиям санитарно-эпидемиологического контроля;
Точность
Высокоточный прибор за счет усовершенствования конструкции турбинки, позволяющей уменьшить нагрузку на ее ось. Счетный механизм защищен от попадания влаги и пыли. Испытания счетчика выявили, что на протяжении срока службы он стабильно сохраняет заявленные метрологические характеристики.
Считывание показаний
Счетный механизм обеспечивает отображение показаний в м³ и его долях. На шкале счетного механизма имеется сигнальная звездочка, обеспечивающая повышение разрешающей способности счетчика. Счетчики типа СТВХ как правило, устанавливаются на узлах коммерческого учета воды. Часто подход к счетчику затруднен, иногда вообще не представляется возможным. Для таких случаев рекомендуется использовать счетчик с дистанционным считыванием показаний. В стандартном исполнении счетчик оснащен МИД-сенсором, что позволяет быстро дооснастить прибор цифровым модулем МИД.
Кроме того, счетчик может до оснащаться стандартным импульсным датчиком (ДГ).
Принцип работы
Технические характеристики
| Наименование основных параметров и размеров |
Норма для счетчиков диаметром условного прохода (Ду), мм | ||||||
| 50 | 65 | 80 | 100 | 150 | 200 | ||
| Расход воды, м3/ч: | |||||||
| - минимальный расход воды, qmin | 0,45 | 0,45 | 0,60 | 0,90 | 2,00 | 4,00 | |
| - переходный расход воды, qt | 0,8 | 1,2 | 1,2 | 1,8 | 4,0 | 6,0 | |
| - номинальный (рабочий) расход воды, qn |
45 | 60 | 100 | 150 | 250 | 350 | |
| - максимальный расход воды, qmax | 90 | 120 | 200 | 300 | 500 | 650 | |
| Порог чувствительности, не более, м3/ч | 0,35 | 0,35 | 0,40 | 0,60 | 1,30 | 2,00 | |
| Диапазон температуры воды °С | |||||||
| - горячей | от +5 до +120 | ||||||
| - холодной | от +5 до +30 | ||||||
| Максимальное давление воды, МПа | 1,6 | ||||||
| Минимальная цена деления, м3 | 0,001 | 0,01 | |||||
| Наибольшее значение роликового указателя, м3 |
999999 | 9999999 | |||||
| Монтажная длина L, мм | 200 | 200 | 225 | 250 | 300 | 350 | |
| Монтажная длина L, УК мм | --- | 260 | 270 | 300 | --- | --- | |
